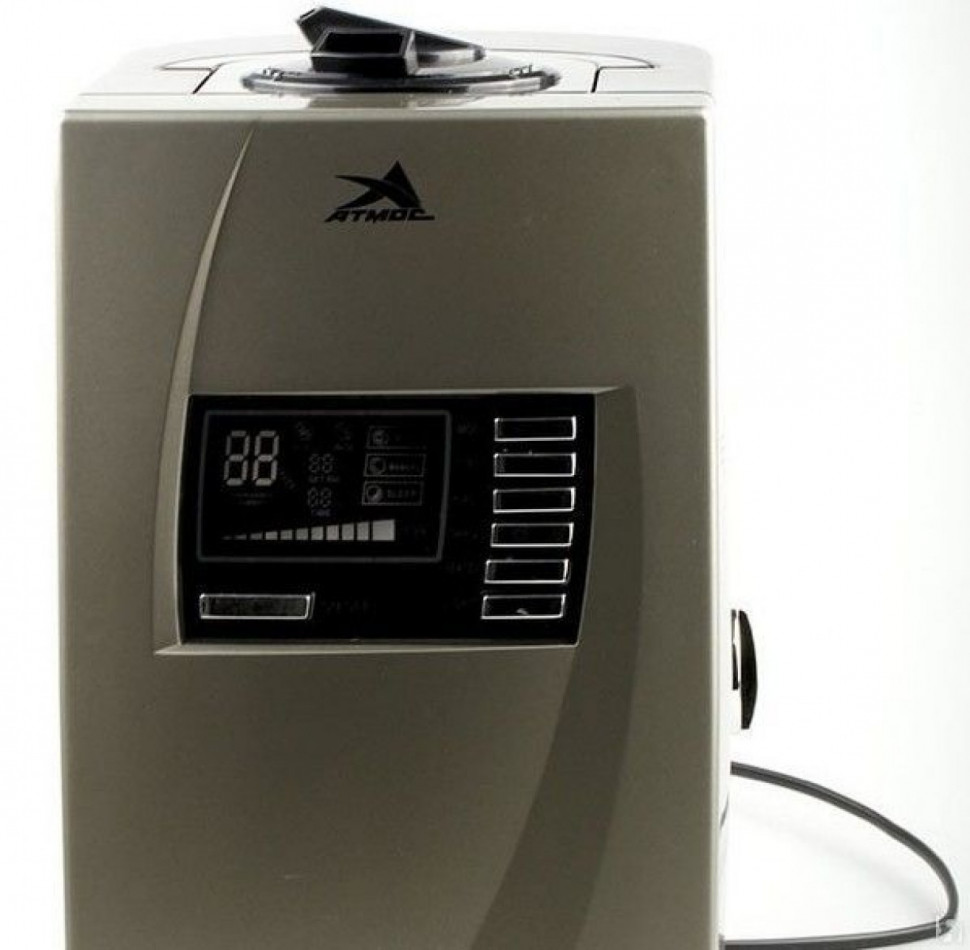

Воздухоувлажнитель Атмос-2720

НАЗНАЧЕНИЕ
Ультразвуковой увлажнитель воздуха «АТМОС-2720» использует принцип ультразвукового распыления воды и рассчитан на увлажнение помещений площадью около 40-45 кв. метров. Изделие имеет оптимальный для любого интерьера кубический дизайн и цифровой LED дисплей. Вращающаяся на 360 градусов двухкомпонентная форсунка распылителя и боковые защелки водяного резервуара для удобного перемещения прибора значительно улучшают его эксплуатационные свойства. Картридж для умягчения воды с ионообменным наполнителем предотвратит появление белого налета на предметах, окружающих увлажнитель.
«АТМОС-2720» имеет широкий набор функций и режимов, которые только возможно реализовать в приборах данного типа: постоянное отображение текущей влажности на дисплее, «холодное»/«горячее» испарение, пошаговое изменение мощности испарения, автоматическая поддержка заданного пользователем процента влажности (%RH), несколько интеллектуальных режимов увлажнения (MANUAL, SLEEP, AUTO), программируемый таймер и ночная подсветка. Реализована звуковая сигнализация и автоматическое отключение прибора в случае недостатка воды в резервуаре. В приборе применяется надежный изолированный трансформатор, способный безотказно функционировать в течение 10 лет. Использование специального алгоритма изменения частоты, реализованного в принципиальной электрической схеме прибора, позволяет снизить энергопотребление до 50 %.
УСТРОЙСТВО ПРИБОРА
Увлажнитель воздуха «АТМОС-2720» состоит из двух основных частей: корпуса (1) и водяного резервуара (2). Корпус (1) содержит на передней панели цифровой светодиодный дисплей с клавишами управления, слева и справа находятся защелки (3) для фиксации водяного резервуара, снизу расположен воздушный фильтр (4), а с тыловой части сетевой провод и штепсель. Внутри корпуса находится испарительная камера, в которой расположены: датчик уровня воды (5), преобразователь (6) и воздушные отверстия. Водяной резервуар (2) содержит сверху съемную двухкомпонентную выпускную форсунку (7) и ручку (8), а снизу - закручивающуюся крышку (9) с картриджем (10) для умягчения воды.
Ультразвуковой увлажнитель воздуха «АТМОС-2720» способен функционировать в различных режимах, включая «холодное» и «горячее» увлажнение. С помощью клавиш управления на передней панели прибора пользователь может выбрать приемлемый уровень увлажнения или режим работы прибора.
Изделие снабжено интерактивным цифровым светодиодным дисплеем, который информирует пользователя определенными цифровыми, световыми и звуковыми сигналами о состоянии и режимах работы прибора. В случае окончания воды в резервуаре, увлажнитель воздуха автоматически отключается, сигнализируя об этом специальным световым и звуковым сигналом.
1. Корпус
2. Водяной резервуар
3. Защелка
4. Воздушный фильтр
5. Датчик уровня воды
6. Преобразователь
7. Выпускная форсунка
8. Ручка резервуара
9. Крышка
10. Картридж
Цифровой светодиодный дисплей:
I Заданный пользователем уровень влажности в % (SET RH)
II Текущее значение влажности в помещении в % (ENVIRONMENT HUMIDITY)
III Заданная пользователем продолжительность работы прибора в часах (TIME)
IV Индикатор включения режима предварительного подогрева воды (HEAT)
V Индикатор включения автоматического режима контроля влажности (AUTO)
VI Индикатор включения ручного режима контроля влажности (MANUAL)
VII Индикатор включения ночного режима контроля влажности (SLEEP)
VIII Индикатор недостатка воды в резервуаре (WATER)
IX Индикатор уровня мощности испарения (FOG)
X Клавиши управления прибором
ПРИНЦИП ДЕЙСТВИЯ
Увлажнитель воздуха «АТМОС-2720» относится к типу ультразвуковых приборов по увлажнению воздуха. Это новый принцип в области увлажнения воздуха, который позволяет достигать большой мощности с одновременно низким уровнем шума и энергопотреблением. В изделии используется пьезокерамический элемент (преобразователь), который способен преобразовывать электрическое напряжение высокой частоты в механические (ультразвуковые) колебания.
В данном приборе из водяного резервуара с помощью датчика уровня жидкости непрерывно подается необходимое количество воды в испарительную камеру, которая находится внутри корпуса прибора. Находящийся на дне испарительной камеры преобразователь образует в воде чередующиеся между собой волны повышенного и пониженного давления. В областях пониженного давления происходит испарение жидкости без нагрева (эффект кавитации). За счет потока воздуха, водяная смесь мелкодисперсных частиц устремляется из испарительной камеры через выпускную форсунку в воздух помещения при обычной комнатной температуре и переходит в парообразное состояние. Поток воздуха в приборе поступает из воздушных отверстий и создается с помощью вентилятора, расположенного внутри корпуса прибора под испарительной камерой. Также реализована возможность предварительного (перед испарением) подогрева воды до температуры 40-50 градусов, что позволяет уничтожить большинство содержащихся в сырой воде вредных микроорганизмов. Используемый в приборе пищевой катионообменный картридж для умягчения воды способен удалить из испаряемой воды минеральные и хлорсодержащие вещества, что позволяет сделать воздух в помещении свежим и чистым.
Во время работы прибора пользователь может регулировать мощность преобразователя с помощью клавиш управления. Таким образом, можно увеличить или уменьшить количество воды, испаряемое в помещение прибором, в единицу времени. Широкий набор интеллектуальных запрограммированных функций и режимов позволит комфортно управлять увлажнителем.
В приборе применяется надежный изолированный трансформатор, способный безотказно функционировать в течение 10 лет. Использование специального алгоритма изменения частоты, реализованного в принципиальной электрической схеме прибора, позволяет снизить энергопотребление до 50 процентов.
ПРАВИЛА ПОЛЬЗОВАНИЯ
Подготовка к эксплуатации
Выберите подходящее помещение для установки прибора. Увлажнитель воздуха «АТМОС-2720» должен быть установлен вертикально на ровной и жесткой горизонтальной поверхности. Подберите приемлемое место для установки так, чтобы расстояние до ближайшей стены превышало 10 см, а высота от пола была более 60 см. В случае недостаточной длины шнура для подключения к источнику питания 220В, используйте исправный удлинитель.
Подготовка к работе
Убедитесь, что прибор выключен, и штепсель сетевого шнура изъят из розетки. Поверните защелки (3) слева и справа на 45 градусов против часовой стрелки, для расстыковки водяного резервуара (2) от корпуса (1). Снимите движением вверх выпускную форсунку (7). Извлеките водяной резервуар (2) наверх из корпуса прибора, путем удержания его за ручку (8). Открутите движением против часовой стрелки крышку (9) водяного резервуара, находящуюся в нижней части. В случае необходимости, прикрутите умягчающий картридж (10) к внутренней части крышки (9). Переверните и заполните резервуар (2) свежей водой, температура которой не должна превышать 40 градусов С. Затем установите крышку (9), соединенную с картриджем (10) в исходное положение, закрутив ее по часовой стрелке на нижней части резервуара. После этого поставьте водяной резервуар (2) на корпус прибора (1) и установите форсунку (7). Убедитесь, что водяной резервуар плотно прилегает к корпусу прибора и неподвижен. Если Вы установили водяной резервуар правильно, то после установки, вода сразу же начнет перетекать из резервуара в испарительную камеру, которая находится под резервуаром во внутренней части корпуса прибора. Далее поверните защелки (3) слева и справа на 45 градусов по часовой стрелке, для фиксации водяного резервуара (2) к корпусу (1). Вставьте штепсель сетевого провода в розетку источника питания 220В – прибор готов к работе. После этого на дисплее в поле (II) отобразится текущее значение относительной влажности (ENVIRONMENT HUMIDITY) в Вашем помещении в процентах. Если влажность составит менее 25%, то дисплей отобразит значение «LO», если выше 85% - значение «HI».
Внимание! Рекомендуется применять дистиллированную или отфильтрованную воду для заполнения резервуара. Это поможет избежать появления известковых отложений на предметах, которые находятся в непосредственной близости от работающего увлажнителя, а также на внутренних деталях прибора. Применение дистиллированной или отфильтрованной воды позволит значительно продлить срок службы прибора.
В случае отсутствия возможности использования вышеупомянутой воды, настоятельно рекомендуется использовать картридж для умягчения воды, предлагаемый в комплекте с прибором. Катионообменная смола, являющаяся основным внутренним компонентом в картридже, поглощает из воды соли жёсткости (кальция и магния) и предотвращает появление известковых отложений на внутренних деталях увлажнителя и предметах, находящихся рядом с прибором.
Начало работы
Нажмите кнопку ON/OFF находящуюся в поле клавиш управления прибором (X). Вы услышите первоначальный звуковой сигнал включения прибора. Светодиодный цифровой дисплей начинает отображать различную информацию о режиме работы прибора, а из выпускной форсунки (7) испаряется водяной пар – прибор работает. Вы можете регулировать направление выхода пара на 360 градусов, а также разделить струю пара на два независимых направления. Это можно легко осуществить, так как форсунка является двухкомпонентной.
Если количество воды недостаточно для начала или продолжения работы прибора, то испарение водяного пара из выпускной форсунки (7) не происходит или прекращается, а на дисплее отображается индикатор (VIII) недостатка воды в резервуаре. В данном случае необходимо заправить водой водяной резервуар, как описано в разделе «Подготовка к работе».
Повторное нажатие кнопки ON/OFF также сопровождается звуковым сигналом и производит отключение увлажнителя воздуха.
Режим с предварительным подогревом воды (HEATER)
В данном режиме осуществляется предварительный подогрев воды до температуры 40 – 50 градусов С. Перед тем как попасть в испарительную камеру, вода нагревается до вышеупомянутой температуры, что позволяет уничтожить большинство содержащихся в сырой воде вредных микроорганизмов. Таким образом, происходит процесс стерилизации воды. Необходимо добавить, что в данном режиме увлажнитель потребляет большее количество электроэнергии, а время подогрева воды до надлежащей температуры составляет 10-15 минут.
Включение и выключение режима осуществляется нажатием кнопки HEATER в поле клавиш управления прибором (X) и сопровождается звуковым сигналом. Во время включения режима на цифровом дисплее отображается соответствующий индикатор подогрева воды (IV).
Режим работы с таймером (TIMER)
Данный режим используется для точной установки времени работы прибора. Пользователь может установить точное количество часов работы прибора - от 1 до 12 часов.
Включение режима осуществляется нажатием кнопки TIMER в поле клавиш управления прибором и сопровождается звуковым сигналом. Однократное нажатие на кнопку устанавливает таймер на 1 час работы, повторное нажатие – на 2 часа и т.д. до 12 часов. Причем индикатор (III) при каждом нажатии отображает цифрами количество часов работы. Значение индикатора «Сn» означает непрерывный режим работы прибора.
Режим изменения мощности испарения (CAPACITY)
Количество воды, испаряемой в воздух помещения с помощью увлажнителя за единицу времени, называют производительностью прибора. Производительность испарения (увлажнения) или другими словами мощность испарения в увлажнителе воздуха «АТМОС-2720» запрограммирована в виде трех уровней: низкого, среднего и высокого. С помощью кнопки CAPACITY пользователь может самостоятельно задать необходимую мощность испарения.
Однократное нажатие кнопки CAPACITY переводит прибор в режим низкого уровня увлажнения. При этом индикатор уровня мощности (IX) на дисплее прибора отображает три полосы зеленого цвета. Второе нажатие кнопки CAPACITY переводит прибор в режим среднего уровня увлажнения. На индикаторе уровня мощности (IX) дополнительно отображаются четыре полосы желтого цвета. Следующее нажатие кнопки CAPACITY переводит прибор в режим высокого уровня увлажнения. На индикаторе уровня мощности дополнительно отображаются четыре полосы красного цвета. Последующее нажатие кнопки вновь переводит прибор в режим низкого уровня и т.д. циклически. Каждое нажатие сопровождается звуковым сигналом.
Помните, что чрезмерное увлажнение помещения может привести к конденсации влаги на окнах и других поверхностях. Если это случилось – срочно выключите увлажнитель воздуха.
Режим изменения относительной влажности (HUMIDITY)
Ультразвуковой увлажнитель воздуха имеет встроенный цифровой гигрометр, который позволяет измерять относительную влажность в помещении. Также в приборе реализована возможность установки процента относительной влажности по желанию пользователя. В результате данной установки прибор будет автоматически регулировать мощность испарения в целях достижения установленной пользователем влажности. Заданная влажность устанавливается с помощью кнопки HUMIDITY.
Последовательное нажатие на кнопку HUMIDITY обеспечивает установку желаемой относительной влажности на уровень от 35% до 75% c шагом 5%. Причем каждое нажатие сопровождается звуковым сигналом и отображением соответствующей величины заданной влажности в поле (I) цифрового дисплея прибора. Значение индикатора «Сn» означает, что режим изменения относительной влажности отключен. Если уровень влажности в помещении выше установленной с помощью кнопки HUMIDITY, то прибор через некоторое время работы автоматически отключается. Напоминаем, что оптимальная благоприятная для человека величина относительной влажности составляет 40 – 60 процентов.
Переключение запрограммированных функций (MODE)
Ультразвуковой увлажнитель воздуха «АТМОС-2720» имеет три запрограммированные функции для комфортного управления. Включение каждой из функций осуществляется последовательным нажатием кнопки MODE и сопровождается звуковым сигналом.
1) Режим ручного управления MANUAL. При включении данного режима на цифровом дисплее отображается соответствующий индикатор (VI). В данном режиме пользователь может изменять только три уровня мощности испарения прибора с помощью кнопки CAPACITY (см. пункт «Режим изменения мощности испарения»).
2) Ночной режим SLEEP. При включении данного режима на цифровом дисплее отображается соответствующий индикатор (VII). В данном режиме прибор автоматически задает уровень относительной влажности до 55 процентов (в поле (I) отображается соответствующее цифровое значение). Пользователь в свою очередь может изменить данный уровень с 35% до 75% с шагом 5 %, осуществляя последовательные нажатия на кнопку HUMIDITY. Однако мощность испарения в ночном режиме не превысит низкого уровня (на индикаторе уровня мощности (IX) отображаются только три полосы зеленого цвета). Если величина относительной влажности в помещении понизится ниже установленного значения более чем на 3%, то прибор автоматически установит мощность испарения на низкий уровень. Если же величина относительной влажности в помещении превысит установленное значение, то процесс испарения прекратится, а прибор по истечению нескольких минут отключится. В целях сохранения ночной тишины и спокойствия звуковые сигналы в режиме SLEEP отключены, а цифровой дисплей гаснет через некоторое время.
3) Автоматический режим AUTO. При включении данного режима на цифровом дисплее отображается соответствующий индикатор (V). В данном режиме прибор автоматически задает уровень относительной влажности до 55 процентов (в поле (I) отображается соответствующее цифровое значение). Пользователь в свою очередь может изменить данный уровень с 35% до 75% с шагом 5 %, осуществляя последовательные нажатия на кнопку HUMIDITY. Если величина относительной влажности в помещении понизится на 3-5% от установленного значения, то прибор автоматически установит мощность испарения на низкий уровень. Если величина относительной влажности в помещении понизится на 5-10% от установленного значения, то прибор автоматически установит мощность испарения на средний уровень. Если величина относительной влажности в помещении понизится более чем на 10% от установленного значения, то прибор автоматически установит мощность испарения на высокий уровень. Если же величина относительной влажности в помещении превысит установленное значение, то процесс испарения прекратится, а прибор по истечению нескольких минут отключится. Другими словами, в режиме AUTO прибор автоматически включает нужную мощность испарения в зависимости от разницы между реальным и заданным пользователем значением относительной влажности в помещении.

Ночная подсветка (LIGHT)
«АТМОС-2720» имеет встроенный светодиод, который пользователь может включить во время работы прибора, нажав на кнопку LIGHT. Данный светодиод выполняет функцию ночной подсветки, что позволяет также эстетично использовать увлажнитель воздуха в качестве ночного светильника.
Выключение прибора
Нажмите кнопку ON/OFF находящуюся в поле клавиш управления прибором (X). Вы услышите звуковой сигнал окончания работы прибора. Из выпускной форсунки (7) прекратится испарение водяного пара – прибор выключен. Светодиодный цифровой дисплей по-прежнему отображает информацию о значении относительной влажности в помещении.
Рекомендуется при длительных перерывах в использовании увлажнителя извлечь штепсель сетевого провода из розетки источника питания 220 В, а также освободить водяной резервуар и испарительную камеру от воды и тщательно высушить.
ОБСЛУЖИВАНИЕ
Уважаемые пользователи! Большая просьба, внимательно отнестись к правилам по обслуживанию прибора, так как их несоблюдение освобождает пользователя от гарантийного ремонта в случае поломки прибора.
Прежде чем производить плановое обслуживание увлажнителя воздуха, необходимо убедиться, что прибор полностью обесточен. Для этого извлеките штепсель сетевого провода из розетки источника питания 220 В. Далее, для удобства обслуживания, переместите изделие на ровную горизонтальную поверхность ближе к себе. Прибор готов к обслуживанию.
Важная информация о качестве воды
Как правило, в пригодную для питья водопроводную воду добавляются безвредные для человеческого организма вещества, которые значительно увеличивают жесткость воды. Жесткая вода отличается избыточным содержанием минеральных веществ, в частности, кальция и магния. В результате работы увлажнителя воздуха с водой такого качества на поверхности преобразователя и внутренних деталях прибора образуется значительное количество известковых отложений (накипь). Наличие такого рода отложений на поверхности преобразователя способствует снижению эффективности работы прибора и может привести к выходу из строя. Чтобы избежать вышеупомянутых проблем, рекомендуется использовать для работы прибора предварительно отфильтрованную или дистиллированную воду.
Увлажнитель воздуха «АТМОС-2720» имеет в комплекте специальный картридж для умягчения воды. В случае отсутствия возможности использования отфильтрованной или дистиллированной воды, настоятельно рекомендуется использовать данный картридж. Катионообменная смола, являющаяся основным внутренним компонентом в картридже, поглощает из воды соли жёсткости (кальция и магния) и предотвращает появление известковых отложений на внутренних деталях увлажнителя и предметах, находящихся рядом с прибором.
Рекомендуется осуществлять замену картриджа через каждые 3 месяца работы прибора.
Очистка воздушного фильтра
Для очистки воздушного фильтра (4) отсоедините его от корпуса прибора и почистите мягкой влажной тканью.
Очистка испарительной камеры и преобразователя
Для удаления известковых образований необходимо приготовить раствор, состоящий из 20 мл белой 9% уксусной кислоты и 200 мл чистой воды. Также необходимо подготовить для процесса очистки мягкую ткань и щеточку с мягким ворсом (прилагается в испарительной камере).
Предварительно извлеките водяной резервуар наверх от корпуса прибора (см. раздел «Правила пользования», пункт «Подготовка к работе»). Аккуратно налейте приготовленный раствор в испарительную камеру и оставьте на 1,5 – 2 часа. Затем при помощи щетки или мягкой ткани очистите от известковых отложений преобразователь, а также внутреннюю часть испарительной камеры. Также рекомендуется очистить датчик уровня воды (5). Для этого необходимо открутить болт с верхней крышки датчика, снять крышку и извлечь датчик (поплавок) с вертикальной стойки. Далее промойте чистой водой испарительную камеру и протрите сухой мягкой тканью. Не допускайте погружения корпуса прибора в воду, а также попадания воды в воздушные отверстия испарительной камеры.
Рекомендуется производить очистку испарительной камеры и преобразователя один раз в две недели по мере загрязнения.
Очистка водяного резервуара
Предварительно извлеките водяной резервуар наверх от корпуса прибора (см. раздел «Правила пользования», пункт «Подготовка к работе»). Открутите движением против часовой стрелки крышку (10) водяного резервуара. Слейте воду и промойте резервуар, чтобы удалить грязь и известковую накипь. В случае сильных загрязнений, рекомендуется полностью промывать резервуар с помощью раствора уксусной кислоты (см. пункт «Очистка испарительной камеры и преобразователя»).
Рекомендуется производить очистку водяного резервуара как можно чаще, для поддержания чистоты и свежести воды.
Замена картриджа для умягчения воды
Предварительно извлеките водяной резервуар наверх от корпуса прибора (см. раздел «Правила пользования», пункт «Подготовка к работе»). Открутите движением против часовой стрелки крышку (9) водяного резервуара. Открутите картридж (10) от крышки водяного резервуара (9) в направлении против часовой стрелки. Возьмите новый картридж и прикрутите его к крышке по часовой стрелке.
Появление белого налета на предметах, находящихся рядом с увлажнителем воздуха является признаком того, что картридж отработал свой ресурс и его необходимо заменить новым.
Рекомендуется осуществлять замену картриджа через каждые 3 месяца работы прибора.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Уважаемый пользователь! Большая просьба, внимательно ознакомиться с нижеприведенными предупреждениями и предостережениями при эксплуатации увлажнителя воздуха «АТМОС-2720». Мы призываем Вас соблюдать все указанные меры предосторожности.
Увлажнитель воздуха «АТМОС-2720» предназначен для эксплуатации или хранения при температуре от + 5 до + 40 градусов С и относительной влажности не более 90%. В случае транспортировки в условиях низких температур необходимо выдержать прибор при комнатной температуре около 30 минут.
1) Во избежание опасности пожара или поражения электрическим током в результате короткого замыкания, не используйте поврежденный сетевой шнур или штепсель. При повреждениях такого рода необходимо обратиться в специализированный Сервисный центр по ремонту увлажнителей воздуха.
2) Не сгибайте, не пережимайте, не повреждайте и не тяните сетевой шнур питания. Не устанавливайте посторонние предметы на прибор или сетевой шнур питания. Не допускайте расположения прибора или сетевого шнура вблизи источников тепла (нагревательные приборы, батареи центрального отопления и т.д.).
3) Не устанавливайте изделие на неустойчивые поверхности. Это может привести к падению и выходу из строя. Установка прибора возможна только на ровные и твердые поверхности.
4) Не садитесь и не вставайте на изделие, предохраняйте его от механического воздействия и повреждений. Не включайте изделие, если оно наклонено или упало. Это может привести к поломкам.
5) Не двигайте, не наклоняйте и не пытайтесь вылить воду или дозаправить прибор водой во время работы.
6) Не включайте изделие, если оно было повреждено. В таких случаях необходимо обратиться в Сервисный центр по ремонту увлажнителей воздуха для проверки или ремонта прибора.
7) Не пытайтесь осуществлять самостоятельный ремонт или разбирать изделие. Это может привести к выходу изделия из строя, пожару или короткому замыканию.
8) Запрещается располагать на поверхности прибора бумажные салфетки, одежду и др. предметы.
9) Не ставьте рядом с изделием любые электронные приборы, так как испаряемая влага от изделия, может негативно повлиять на их работу или вывести из строя.
10) Не устанавливайте прибор в местах, легко досягаемых детьми.
11) Выключайте питание и всегда извлекайте сетевую вилку из розетки перед процессом обслуживания прибора, заправкой водой или перемещением прибора на новое место. Осуществляйте данные действия только согласно Инструкции по эксплуатации.
12) Не заслоняйте выпускную форсунку распыления, так как это ослабит производительность данного изделия и может привести к поломке. Не вдыхайте пар, непосредственно исходящий от форсунки.
13) Не эксплуатируйте изделие на открытом воздухе. Прибор предназначен только для использования в закрытых помещениях.
14) Не прикасайтесь к прибору или штепселю мокрыми руками. Это может привести к удару электрическим током.
15) Не заливайте воду в любые другие отверстия и полости, за исключением резервуара для воды. Запрещается заполнять резервуар сильно горячей или кипящей водой.
16) Чрезмерное увлажнение помещения может привести к конденсации влаги на окнах и других поверхностях. Если это случилось - срочно выключите увлажнитель воздуха.
17) Никогда не используйте бензин или его производные для очистки изделия или его частей. В данном случае, пластиковый корпус прибора может быть разрушен, что приведет к поражению электрическим током или пожару.
18) Запрещается подставлять корпус прибора под струю воды или погружать в другие жидкости.
19) Пожалуйста, вынимайте сетевой шнур из розетки, если Вы не используете изделие в течение длительного периода времени. Извлекая сетевой шнур, придерживайте розетку, аккуратно вынимая штепсель. В противном случае это может привести к короткому замыканию и пожару.
